Panoramica del prudut

La linea de rivestiment UV l’è un sistèm de rivestiment automatizà a volta velocità che integra la spruzziun de precisiun, el livellament IR e la induriziun istantanea UV per una finitüra lucentezza, resistent ai graffi e volta dureza sü plastegh, metal, veder, legn e ceràmica.

Vantagg

Cura UV rapida:
La vulcanizaziun UV cumpleta l’induriment del rivestiment en 1-10 segund, a segond del tip de rivestiment, del spessur del film, del intensità UV e de la velocità de la linea.

Alta eficienza de trasferiment:
L’atomizaziun rotativa eletrostatich mejiora l’üs de la vernì, de solet raggiungend un’eficienza de trasferiment del 85%-95% sü la bas de la furma di part e di parameter del rivestiment.

Bass impatt termich:
El prucess de vulcanizaziun reduss l’esposiziun al calor e pœu vèss adatà a materiai sensibil a la temperadüra cuma PP, ABS e PC/ABS.

Flessibilità de produziun:
El cuntrol PLC/HMI cunsent la gestiun di ricett, el monitoragg di prucess e i cambiament rapid per diferenti mudei de prudot.

Specifiche tecniche

Seziun del prucess	Articul del parametr	Specificaziun tecnich
Pretrattament	Process de sgrassament	Spray alcalino a bas de aqua-; 45±5 grad ; 3-5 min
	Attivaziun superficial	Trattament cun la flama: 1200–1500 grad / Trattament cun plasma: 3–5 kW
	Eliminaziun de la polvar	Eletrostatica a ion + doccia d'aria; 8-12 kV
Cabina pulida e spruzzatura robotich	Control del clima	23±2 grad ; 60±5% umid; Ambient pulit ISO Class 8; Filtraziun H13
	Robot a spruzzo	robot industrial a 6 assi; ripetibilità ±0,02 mm

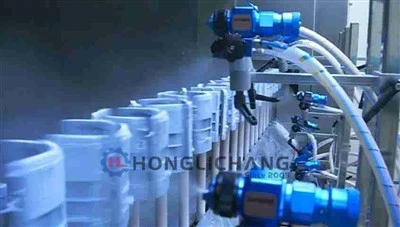

	Atomizatur rotatif	30.000-70.000 giri/min; Atomizaziun eletrostatich a 60-100 kV
	Spessore del film	Primer: 15-20 μm; Vernice superiur: 25–40 μm
Zona de livellament IR	Livellament termich	Regolabil fin a 60–80 grad ; Temp de livellament de 3–8 min
Cura UV	Sorgent de lüs	Lampada UV a mercüri a volta pressiun: 365 nm / LED UV: 385 nm o 395 nm
	Velocità de cura	1-10 segund a segond de la formulaziun del rivestiment, del spessur del film, de la dosi UV e di cundiziun del prucess
Sistema de trasport	Tip de trasportadur	Trasportadur a suspensiun aerea / Trasportadur a fus
Proteziun del ambient	Nebbia de verniciadura e trattament VOC	Cortina d'acqua + filtro de sacco; sistema de assorbiment de carboni atìf / RTO

Configuraziun de la linea de rivestiment UV

Modul de pretrattament:

La pulizia en plü stadi, la rimoziun de la polvar e l’attivaziun superficial preparan i substrà per una mejior adesiun del rivestiment.

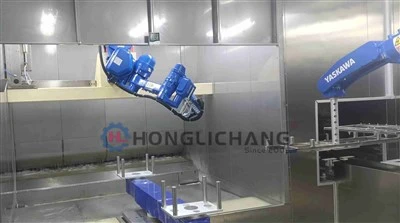

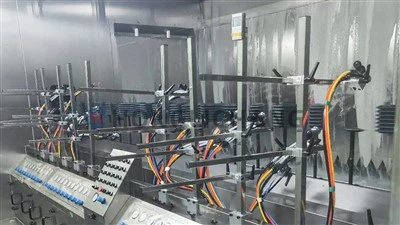

Cabina de spruzzo robotich:

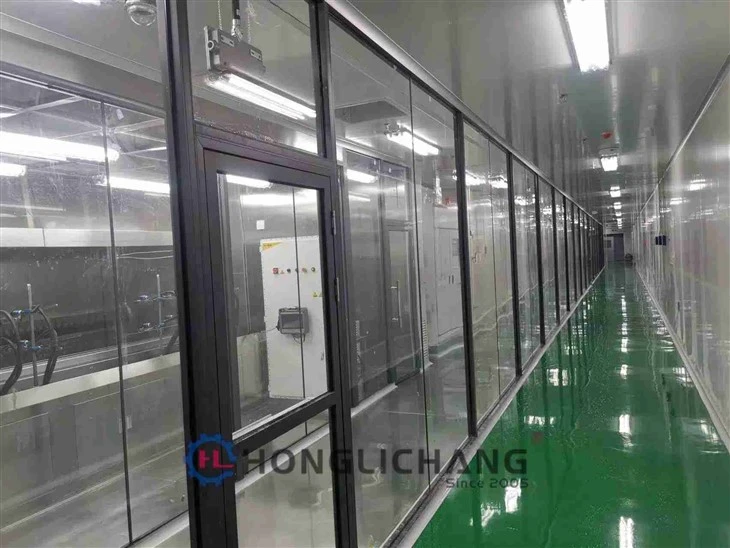

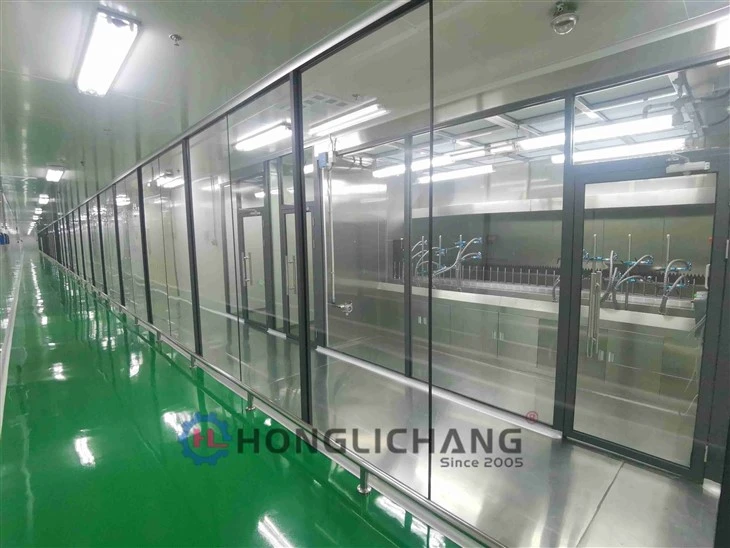

Cabina pulida ISO Class 8 cun robot a 6 ass e atomizzatur rotatif eletrostatich per un spessur stabil del rivestiment e una qualità de spruzziun ripetibil.

Seziun de livellament IR:

Forniss el flash-off cuntrulà e el livellament del rivestiment prima de la vulcanizaziun UV per mejiorar la finitür superficial.

Camera de cura UV:

Dupera lamp UV a mercurio o sistèm UV-LED seleziunà en bas al requisit del rivestiment e a la velocità de produziun.

Sistema de trasport e de cuntrol:

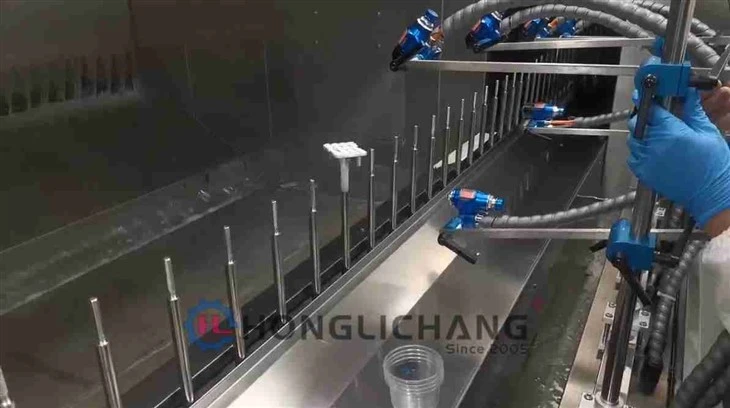

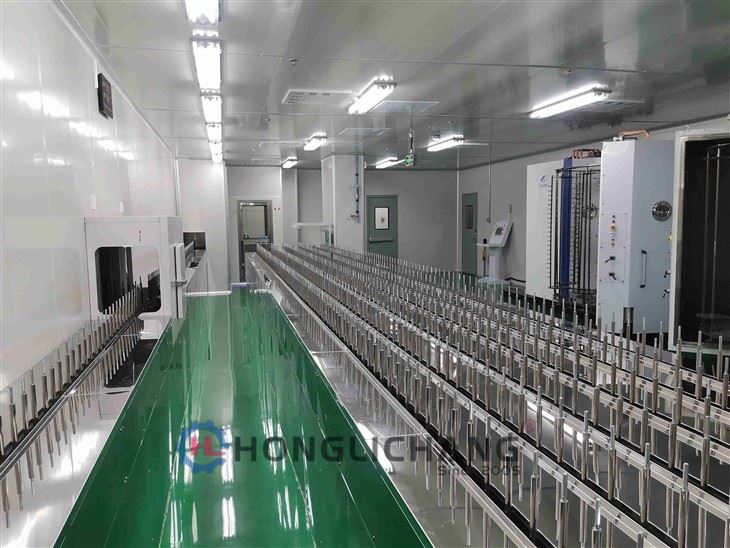

Trasportadur aerei o a fus integrà cunt el cuntrol PLC/HMI per un funziunament stabil de produziun e un monitoragg di prucess.

Aplicaziun e soluziun de rivestiment

Part mira

Decoraziun interni e esterni de la machina
Compunent di dü rœud-
Custodie per dispositif eletronich
Imballagg cosmetich
Part de plastica e de veder metallizà a vœui

Materiai cumpatibil

ABS
PP
PC/ABS
Acciaio laminad a frecc-
Aluminio
Vedr
Ceramica
Panei en legn massiff e en legn ingegnerizà

Tip de rivestiment

Primer curabil UV-
Bas pigmentà
Vernici superiori trasparent
Finiture alta-lucida e opaca
Rivestiment de pruteziun per la metalizaziun a vœui

Linea de rivestiment UV personalizada

I disposiziun ingegneristich sun adatà ai dimensiun del paviment de fabrica, ai ubietif de capacità de produziun e ai geometri specifich del pezz. I opziun de personalizaziun sun:

Integrazion cond i linie de produzion esistent o la robotega de caricament/scaricament automatizad.

Seleziun intra i trasportadur a cadena aerea e i trasportadur a fus de rotaziun sü la bas di furmi di part.

Configuraziun de specifich luunghezz d’unda UV{0}}LED o intensità de lamp de mercüri a volta pressiun basà süi requisit de cüra de la formulaziun.

Process de cuntrol de la qualità

Ispeziun del material en entrada:Rigoros cuntrol dimensiunai e eletrich süi compunent central acquistà (robot, atomizator, panei eletrich).

Pruef de fabrica pre-spediziun (FAT):Pruef de pre-montagg del allineament mecanich, de la sicureza eletrich, de la pressiun de consegna di fluid e de la simulaziun de la logich de cuntrol prima de la consegna.

Verifica de la prestaziun:Pruef di compunent per l’adesiun del rivestiment (pruva de taj incrocià), uniformità del spessur del film, cunsistenza de la lucentezza e verifica de la dureza durant la metüda en funziun.

Certificaziun e qualificaziun

Impresa Naziunal de Alta Tecnologia:Inovaziun in di sistèm de rivestiment per automòbil.

ISO 9001 / ISO 14001 / ISO 45001 :Norm de gestiun de la qualità, del ambient e de la sicureza.

Proprietà intelletual:3 brevett de invenziun, 57 brevett de mudei de ütilità e 7 diritt de autor del software per i tecnologì de automaziun del rivestiment.

FAQ

D: Che materiai sun cumpatibil cun chesta linea de rivestiment UV?

R: El sistèm l’è adatt a plastegh cuma ABS, PP e PC/ABS, e anca a metal, veder, ceràmich e panei de legn.

D: Cuma prutegh el sistèm i plastegh sensibil al calor-?

R: La vulcanizaziun UV reduss l’esposiziun termich rispett ai tradiziunai prucess de vulcanizaziun termich e la pœu vèss configurada per substrà sensibil a la temperadüra-.

D: Che l’è l’eficienza del trasferiment de la vernì?

R: L’atomizaziun rotativa eletrostatich de solet ragiunch l’eficienza de trasferiment del 85%-95%, a segond di materiai de rivestiment, de la geometria del pezz e di impustaziun del prucess.

D: Quant temp dupera la cura UV?

R: El temp tipich de vulcanizaziun UV l’è de 1-10 segund, a segond de la formulaziun del rivestiment, del spessur del film, del intensità UV e de la velocità del trasportadur.

D: La linea de rivestiment la pœu vèss personalizada?

R: Sì. La disposiziun, el sistèm de trasportadur, la configuraziun de spruzziun, el sistèm de induriment UV e el livel de automaziun pœden vèss personalizà en bas al riquisit de produziun.

D: Che test se fan prima de la consegna?

R: I prœuf de acetaziun de fabrica riguardan el funziunament mecanich, la sicüreza eletrich, el muviment di robot, i sistèm de fluid e i funziun de cuntrol prima de la spediziun.
